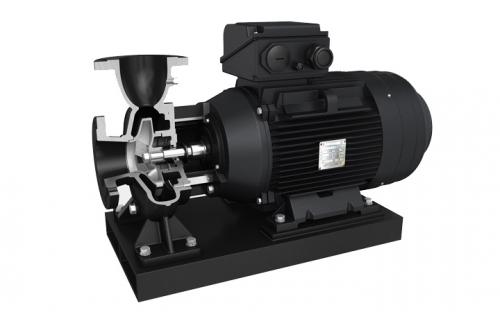

  • llk-h--type-close-coupled-centrifugal-pump-1.jpg
  • llk-h--type-close-coupled-centrifugal-pump-2.jpg
同类产品
  • RAP系列不锈钢立式多级离心泵

    描述:RAP系列不锈钢立式多级离心式直列泵由标准电机驱动。所有过流部件材质为SS304,该泵是一种高品质、高效率、高科技的泵类产品,详情请点击图片查看。

  • NMZV型立式中开离心泵

    说明:NMZ系列为立式轴向中开标准双吸离心泵,双蜗壳设计效率高,可靠性好,安装维护方便,详情请点击图片查看。

  • LLKV立式单级离心泵

    描述:LLKV立式单级在线离心泵是一种新型节能产品,具有独特的结构和先进的技术。具有性能广,性能优越的优点,详情请点击图片查看。

LLK系列卧式高端离心泵

产品概述
柯逻斯LLK系列卧式单级离心泵,设计独特,结构简单,直联式的电机与水泵水力部件直接连接,加大电机轴承规格,选用重载轴承,极大提高了泵运行稳定性和可靠性,维护更换零件极为简单。该产品铸件全部采用树脂砂制造工艺,电泳烤漆,高温硬化。

应用领域
适用于空调、采暖、工业、水处理、冷却等系统,供水、循环和增压等领域中无腐蚀的和热水输送。

技术应用
整个系列采用三维仿真理论,模块化设计理念,零件的通用性、互换性高,外观
精致,产品的工业感更强。

材料配置
壳体: 灰铸铁、球墨铸铁、铸钢、不锈钢等;
叶轮: 灰铸铁、球墨铸铁、铸钢、不锈钢、铜合金等
泵轴:碳钢、不锈钢、合金钢等;
多种不同的材料组合,满足各种工况要求;

工作条件
最大流量  Q:800m3/h
最高扬程  H: 80m
最高工作压力(即泵吸入口压力+泵扬程):1.6MPa;
最高工作温度:120度;
进出口法兰压力等级:PN1.6MPa;
旋转方向:从电机方向看,泵为顺时针方向旋转;

卧式

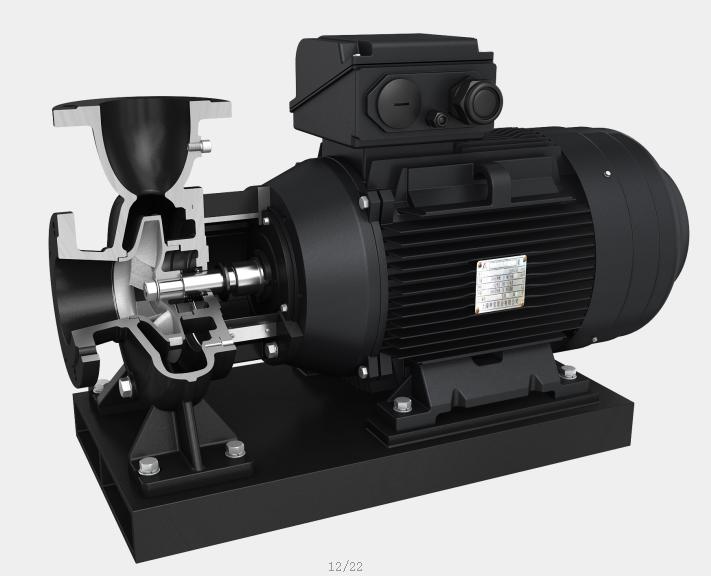

llk-type-close-coupled-centrifugal-pump
1、CFD流体仿真模拟分析技术,优化水力设计,整机高效节能;
2、叶轮前后密封环平衡结构,轴向力小,轴承寿命长,效率更高;
3、加长型橡胶波纹管机械密封,保证可靠持久的密封性;
4、特制电机前端盖:独特的流线型设计;更利于前轴承的散热;内部加强筋,运行更平稳
5、轴伸端加大重载轴承设计
针对直联轴水泵的特性,重型加大前轴承;
轴承增加内衬套,利于维护;
轴承内圈锁紧,避免长时间运行轴承内外圈脱离,便于轴承的维护;
6、电机顶部接线盒,加大设计,便于连接,保护线不受损伤;
7、电机精美外观设计;
8、钣金材质底座设计,刚性更好,运行更稳定;
9、整机表面采用电泳涂装工艺,防蚀性能更好;

型谱图
characteristics of llk vertical pump
