产品概述
GEC系列标准端吸离心泵在美国市场有几十年的历史,该系列泵用途非常广泛,应用于各种流体领域。
GE系列优秀的性能和效率使得它在众多工业泵中脱颖而出,获得客户的青睐。
应用领域
水处理、纺织业、洗涤和清洗、化工、船用、造纸、电厂等,为相关应用领域提供优异的解决方案和更为可靠的保障;覆盖从低到高的流量范围。
技术应用

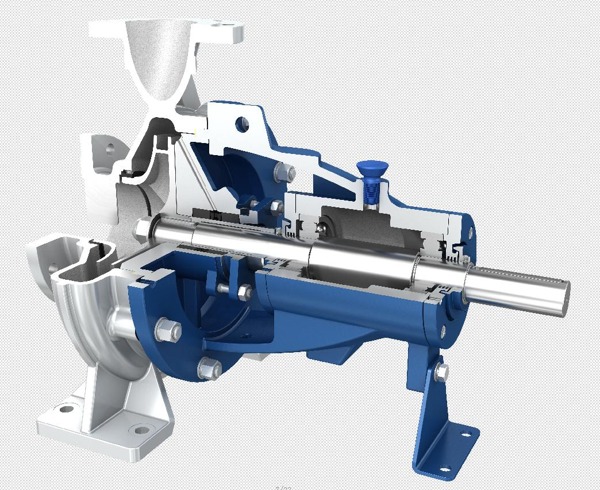

轴向吸入,径向出口,水平轴结构。拆开泵盖和叶轮时不需拆卸吸入和排出管路。采用模块化设计理念,加工中心精密制造。
不锈钢结构的泵,全部采用精密铸造,酸洗氧化处理,外表精致美观
材料配置
泵壳:灰铸铁、球墨铸铁、铸钢、镍铸铁、青铜、不锈钢、双相不锈钢等
叶轮及密封环: 灰铸铁、球墨铸铁、铸钢、不锈钢、青铜、双相不锈钢等
泵轴:碳钢、不锈钢、双相不锈钢等
密封轴套:不锈钢、双相不锈钢等
多种不同的材料组合,满足各种工况要求;
特殊材料,可根据要求订制;
技术参数
最大流量 Q:300L/S
最高扬程 H:105m
最高工作压力(即泵吸入口压力+泵扬程):1.6MPa;
最高工作温度:130度;
法兰压力等级:PN1.6MPa;
轴封结构:机械密封、填料密封;
适用于频率为60HZ的电源工况;
旋转方向:从电机方向看,泵为顺时针方向旋转;
突出特点
1、CFD流体仿真模拟分析技术,优化水力设计,整机高效节能;
2、叶轮前后密封环,有效保护叶轮和泵体;
叶轮双侧密封环采用加长设计,平衡结构,轴向力更小,效率更高;
3、优异的密封解决方案,如:单端面结构、双端面结构、集装式结构等;
4、不锈钢机械密封轴套,保护泵轴不受磨损;
5、重载轴承设计,油润滑及脂润滑,更长的使用寿命;
6、轴承润滑方式有油润滑和脂润滑两种,方便不同的使用条件;
7、加大尺寸设计的泵轴,保证泵的运行更加稳定可靠;
8、与电机的连接方式,有弹性柱销式及膜片式可供选择;
型谱图
